Radio SATEL

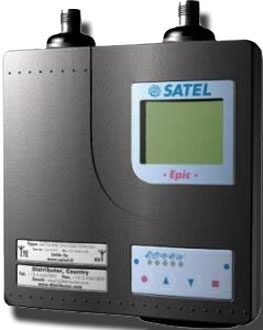

SATEL Line 3AS Epic

Módem de alta velocidad con Radio Transmisor UHF, 10W de Potencia de salida RF y Receptor con Diversidad de Espacio (Space Diversity)


La nueva linea de radio modem Satel 3AS incluye un transmisor de alta potencia (10W) y dos receptores con funciones de diversidad de espacio. Debido a la potencia del transmisor, el alcance y cobertura son mejores que en el modelo 3AS y las distancias entre las estaciones pueden ser notable más largas.





En el receptor de diversidad el módem selecciona la mejor señal recibidas en dos diversos puntos. Se puede asi mejorar la fiabilidad de la conexión donde haya muchas reflexiones y fading (perdida parcial de la señal). Estas nuevas características hacen posible distancias más que dobles entre los módems comparados a los Radio Módems Satel AS3.



Recepción En Diversidad de Espacio

En sistemas de radio no es necesario tener una conexión visual directa entre la estación principal y la subestación móvil porque la señal de radio transmitida se refleja en edificios y terreno (por ejemplo colinas).




El "fading" ocurre cuando varias señales de radio reflejan al mismo tiempo de varios objetos hacia la antena del receptor. La velocidad de propagación de las señales de radio es la velocidad de la luz así que señales que reflejan de diversos objetos llegan a la antena del receptor en istantes diversos y con fases distintas.

En el peor de los casos, dos señales de igual intensidad pero en fases opuestas se cancélan causando el fenomeno de perdida casi total de la señal. Las perdidas aparecen con intervalos de media-onda. En las conexiones que se basan unicamente en reflexiones, la fiabilidad de la recepción depende de la posición de la antena tambien si el vehiculo se encuentra cerca de la estación fija.

Instalando dos antennas del receptor de diversidad de espacio a una distancia porlomeno igual a los ¾ de longitud de onda el mensaje puede ser recibido por uno de los receptores si no ambos, y el problema de "fading" queda eliminado o ocurre muy raramente.






Especificaciones Técnicas

Transceptor
Gama de Frecuencia 400 ... 470 MHz
Ancho de banda 12.5 / 25 kHz
Numero de Canales 160 / 80
Estabilidad de Frecuencia < ± 1.5 kHz
Modulacion F1D
Tipo de Comunicacion Half-duplex

Transmisor
Potencia de salida RF 1 W ... 10 W / 50 ohm
Estabilidad de Emision +2 dB / -3 dB
Separacion entre Canales acc. to ETS 300 113
Radiaciones Espurias acc. to ETS 300 113

Receptor
Sensibilidad -116 ... -110 dBm (BER < 10 E-3)
Separacion entre Canales > -12 dB
Selectividad Canales > 60 dB /> 70 dB
Atenuacion de Intermodulacion > 65 dB
Radiaciones Espurias < 2 nW
Tipo de recepcion Diversidad de espacio con seleccion y/o combinacion

Modem
Interfaz RS-232 or RS-422. RS-485
Connector de Interfaz D 15, embra
Velocidad de Datos en Interfaz RS 300 - 38400 bps
Velocidad de Datos en Interfaz Radio 19200 bps (canal de 25 kHz)
9600 bps (canal de 12,5 kHz)
Datos Asincronos

General
Voltaje +11.8 ... + 30 Vdc
Consumo 3 VA tipico (recepcion)
25 VA tipico (transmision)
0.05 VA tipico
(con DTR en "0")
Gama de Temperatura -25°C ... +55°C
Conector de Antena TNC, 50 ohm, embra
Contenedor Caja en Aluminio
Tamaño 151 * 123 * 31 mm
Peso 550 g
